真空定子综合测试系统
型号：
AN8ABX系列
利用：
本系统合用于最低-99KP负压前提下各类型线圈/定子的线伤检测。系统利用于空调压缩机定子、冰箱压缩机定子、新能源汽车电机定子、BLDC无刷电机定子、汽车电机定子等。
产品概述 产品特点 产品利用 技术规格
产品概述

■ 高真空：系统支持0~-99kPa(0~-742.5Torr)领域内的真空度自由设定。

■ 高效能：耐压、绝缘、匝间、电阻、转向五项测试最快5秒内实现。满足产能10000台/天的测试需要 ，系统支持双工位串杏注并行配置。

■ 高机能：耐压、绝缘、匝间等电压调节均选取电压关环反馈调节系统 ，正确把控调压升压过程 ，电压输出更不变。

■ 智能化：系统支持开机自检、远程诊断及在线升级等智能操作 ，可急剧定位问题、排除故障。

■ 多接口：系统自带USB、RS232、LAN等接口 ，支持PLC仿真技术、TCP/IP网络和谈等 ，方便数据交互和仪表节造。


产品特点

● 测试项目

■ 定子：耐压、绝缘、匝间、电阻、电阻平衡、电赣注转向、反嵌


产品利用

本系统合用于最低-99KP负压前提下各类型线圈/定子的线伤检测。系统宽泛利用于空调压缩机定子、冰箱压缩机定子、新能源汽车电机定子、BLDC无刷电机定子、汽车电机定子等。

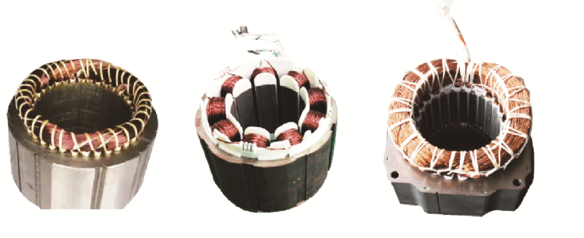

测试产品案例

千亿国际(中国集团)唯一官方网站

千亿国际(中国集团)唯一官方网站


技术规格

利用行业

■ 高真空：系统支持0~-99kPa(0

家电电机、幼电机等

产品型号

AN8ABX系列

定造参数

耐压测试

输出电压

领域：（300 ~ 3000）VAC ，步幅：10V/步

5000VAC

允许误差：±（1％×设定值+5V）

直耐

击穿电流

领域：（0.01~20.0）mA

100mA

允许误差：±（1％×读数值+5个字）


持续功夫

领域：（1.0~99.9）s ，允许误差：±（0.1％×设定值+2个字）


绝缘测试

输出电压

领域：（200 ~ 1000）VDC ，步幅：5V/步

2500V

允许误差：±（1％×设定值+5V）


纹波系数

＜5%


电阻丈量

领域：1.0~500MΩ

50GΩ

允许误差：±（2％×读数值+2个字）


持续功夫

领域：（1.0~99.9）s ，允许误差：±（0.1％×设定值+2个字）


电阻测试

测试丈量

领域:（0.1~20k）Ω,单元Ω

1mΩ～2MΩ

允许误差：±(0.3%×读数值+0.1%×量程)


温度丈量

（-10.0～60.0）℃ ，允许误差：±0.5℃


电阻平衡

推算公式

|电阻值-电阻均匀值|/电阻均匀值*100%

其他


显示领域

0.0％～99.9％

匝间测试

脉冲电压

领域：（300～3000）V ，步幅：10V/步

真空检测

允许误差：±（2.5%×设定值+10V）

连击距离

20ms

波形采样

100MHz

电感测试

测试领域

1.0μH-1000.0mH

99.99kH

根基精度

0.5%


测试频率

100Hz,120Hz,1kHz,10kHz


测试电平

0.1,0.3,1.0（V）


反电动势

电压领域

（1.0-400.0)V；

690V

允许误差

±（0.5%示值+0.1%量程）


转速领域

100-3000rpm


空载测试

电压领域

（1.0-700.0)V；

1000V

允许误差

±（0.5%示值+0.1%量程）

0.1级　

电流领域

（0.05-20.00）A；


允许误差

±（0.5%示值+0.1%量程）


功率领域

（1.0-6.0k）W；


允许误差

±（0.5%示值+3个字符）


负载测试

负载领域

（0.20-0.75）Nm


霍尔测试

电压领域

（0.5-30.0）V


允许误差

±（0.5%×读数值+0.1%×量程）


频率

（10-1000）Hz


允许误差

±（0.2%×读数值+1个字）


占空比

（20-80）%；允许误差±(0.5%×示值)


转向测试

判定参数

正转、回转、不转
