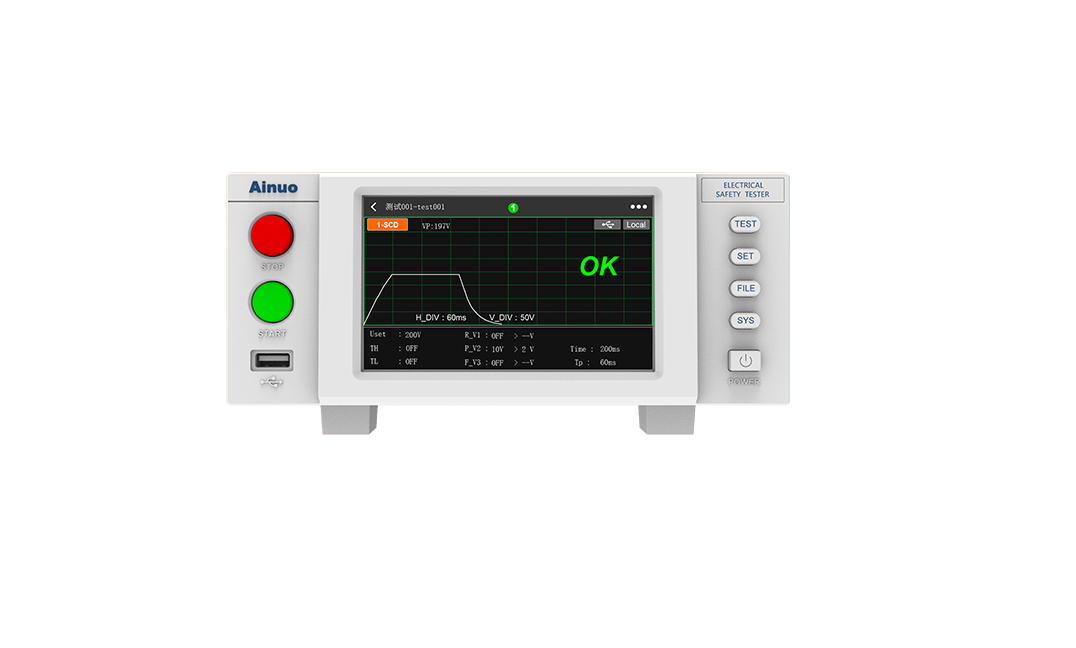

脉冲式锂电池芯短路测试仪
型号：
ANBTS7201系列
利用：
动力电池、储能电池的电芯静态容值不休增大的情况下，急剧、不变的电芯短路测试
产品概述 产品特点 产品利用 技术规格
产品概述

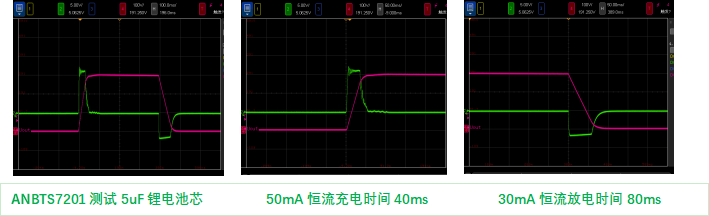

　　千亿国际仪器在2012年第一代脉冲式电池芯短路测试仪基础上，2022年推出第二代ANBTS7201系列短路测试仪，选取恒流充电、自由放电、恒放逐电的新一代测试步骤，通过实时、全程监测电压的微幼跌落，能有效检测出锂电池芯因隔离膜破损、褶皱、穿孔、异物和毛刺等原因造成的绝缘短路、微短路、绝缘电阻偏低等不合格电芯和可疑电芯。

　　ANBTS7201系列宽泛利用于叠片、卷绕、电芯装配以及注液前等工序，合用于0.1uF-100uF静态容值的注液侵电池芯的正极极片与负极极片之间，以及正极极耳、负极极耳与电芯表壳之间的绝缘机能测试。

千亿国际(中国集团)唯一官方网站

千亿国际(中国集团)唯一官方网站


产品特点

　　五合一：脉冲短路，绝缘电阻、BDV测试、电容测试、弱导测试

　　高速度：最大50mA恒流可调充电模式，最大30mA恒流可调放电模式，多通路测试;

　　宽量程：25V-2000V电压、2k0-100GQ绝缘电阻测试，锂电池电芯绝缘电阻测试的沉复性优良;

　　数据存储：本地存储测试数据、测试波形，并且支持U盘导出:

　　易使用：体积幼巧、接口丰硕、操作简捷，合用于锂电池电芯自动产线。



千亿国际(中国集团)唯一官方网站


产品利用

　　动力电池、储能电池的电芯静态容值不休增大的情况下，急剧、不变的电芯短路测试




技术规格

产品型号

ANBTS7201-R

ANBTS7201-3R

职能配置

脉冲短路、绝缘电阻，单通路测试

脉冲短路、绝缘电阻，三通路扫描

脉冲短路测试

输出电压

领域：（50~ 1000）VDC，分辨率：1V，误差：±（1%×设定值+5V） ；【可选配2000V输出】

充放电模式

最大50mA恒放逐电 ；最大30mA恒放逐电 ；

测试功夫

充电功夫TK、放电功夫TF ；领域：50ms～3000ms ；分辨率：1ms ；误差：±（5%的设定值+2ms）

判断参数

上升跌落V1（0~100%）、维持跌落V2（0~100%）、放电跌落V3（0~100%）、分辨率0.1V

电芯静电容量

100nF~100000nF

绝缘电阻测试

输出电压

领域：（25~ 1000）VDC，分辨率：1V，误差：±（1%×设定值+2V）

绝缘电阻丈量

25V~100V：

0.002MΩ~499.9MΩ：±（5%×读数值±2字）

101V~499V：

0.010MΩ~199.9MΩ，±（2%×读数值±2字） ；200.0MΩ~2.000GΩ：±（5%×读数值±2字）

500V~1000V：

0.020MΩ~999.9MΩ，±（2%×读数值±2字） ；1.000GΩ~9.999GΩ：±（5%×读数值±2字）

10.00GΩ~49.99GΩ：±（15%×读数值） ；   50.00GΩ~99.99GΩ：±（20%×读数值）

测试功夫

领域：0，（0.5~999.9）s，0为无限长，分辨力：0.1s，误差：± （0.1% ×设定值+2个字）

缓升功夫

领域：0，（0.1~999.9）s，0为关关缓升，分辨力：0.1s，误差：± （0.1% ×设定值+2个字）

缓降功夫

领域：0，（ 1~999.9）s，0为关关缓降，分辨力：0.1s，误差：± （0.1% ×设定值+2个字）

高低限设置

领域：0.002MΩ~99.99GΩ，0暗示无上限设定

充放电模式

最大50mA恒流充电、最大30mA恒放逐电

供电电源

AC220V±10%，47～63Hz

显示操作

LCD、5吋彩显、触摸屏

输出接口

RS232C、LAN 、PLC、USB（U盘数据存储）

表形尺寸

213*88*360（W*H*D）
