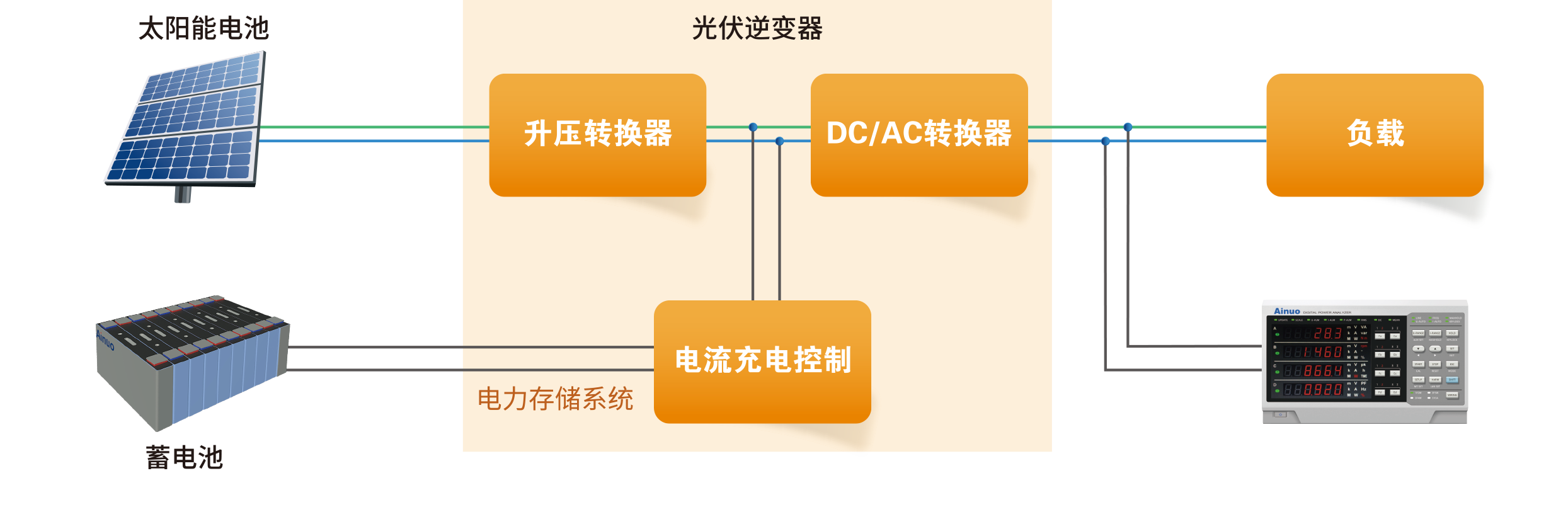

电流规格

20A

接线方式

1P3W (单相3 线)、3P3W (三相 3 线，2 电压 2 电流)、

3V3A ( 三相 3 线，3 电压 3 电流)、3P4W (三相 4 线)

各相输入阻抗

电压：约2MΩ

电流直接输入：约10mΩ     电流传感器输入：约100kΩ

满量程峰值因数

3

电压额定量程

（直接输入）

15/30/60/100/150/300/600/1000*[V]

*1000V满量程峰值因数为1.5

电流额定量程

（直接输入）

100m/200m/500m/1/2/5/10/20*[A]

*20A最大量程满量程峰值因数为1.5

电流额定量程

（传感器输入）

50m/100m/200m/500m/1/2/5/10[V]

电压/电流

精度领域

(1%～110%)×量程

*电压1000V量程、电流20A量程精度领域为(1%～100%)×量程

功率因数领域

±(0.001 ～ 1.000)

电压丈量精度

DC

0.5Hz≤f＜45Hz

45Hz≤f≤66Hz

66Hz＜f≤1kHz

1kHz＜f≤10kHz

10kHz＜f≤100kHz

±(0.1%×示值+0.2%×量程)

±(0.1%×示值+0.2%×量程)

±(0.1%×示值+0.1%×量程)

±(0.1%×示值+0.2%×量程)

±({0.07×f}%x示值+0.3%×量程)

±(0.5%x示值+0.5%x量程)，±[{0.04×(f–10)}%x示值]

电流丈量精度

DC

0.5Hz≤f＜45Hz

45Hz≤f≤66Hz

66Hz＜f≤1kHz

1kHz＜f≤10kHz

10kHz＜f≤100kHz

±(0.1%×示值+0.2%×量程)

±(0.1%×示值+0.2%×量程)

±(0.1%×示值+0.1%×量程)

±(0.1%×示值+0.2%×量程)

±({0.07×f}%x示值+0.3%×量程)

±(0.5%x示值+0.5%x量程)，±[{0.04×(f–10)}%x示值]

有功功率丈量精度

DC

0.5Hz≤f＜45Hz

45Hz≤f≤66Hz

66Hz＜f≤1kHz

1kHz＜f≤10kHz

10kHz＜f≤100kHz

±(0.1%×示值+0.2%×量程)

±(0.3%×示值+0.2%×量程)

±(0.1%×示值+0.1%×量程)

±(0.2%×示值+0.2%×量程)

±(0.1%x示值+0.3%x量程)，±[{0.067×(f–1)}%x示值]

±(0.5%x示值+0.5%x量程)，±[{0.09×(f–10)}%x示值]

有功功率丈量领域

4.4mW~4.4kW/相 @220V，PF=0.01~1

有功功率最高分辨力

0.1mW

频率丈量领域

DC，0.5Hz ～ 100kHz

频率丈量精度

±0.1%×示值

谐波丈量

10Hz ～ 600Hz，1～50次谐波含量，总失真度

电能丈量领域

0～99999MWh (分辨率：1mWh/0.01mAh)

电能丈量精度

±0.2%×示值

电能计时

9999时59分59秒

滤波器职能

500Hz、5.5kHz电压电路、电流电路和频率滤波

电压、电流变比领域

1 . 0～ 5000.0

表部输入变比

0.010~100.000

数据更新周期

100m / 200m / 500m / 1/2/5/10[s]

报警职能

三相总电压、三相总电流、三相总功率上/下限、门限设定

节造接口

标配：RS-232，以太网；

选配：RS-485，电机丈量板卡（脉冲型扭矩转速传感器）

通讯和谈

Ainuo3.0，Modbus，TCP Modbus

表形尺寸

213（W）× 132.5（H）× 400（D）mm

开口尺寸

213（W）× 132.5（H） mm

底脚高度

15 mm

整机沉量

约4 kg

整机功耗

约60VA
